Kubernetes Network (LoadBalancer)



---

Kubernetes Network 관련 글 이동

1. Kuberentes Network 이론
2. Kubernetes Network (ClusterIP, NodePort)
3. Kubernetes Network (LoadBalancer)
4. Kubernetes Network (Ingress)



---









참고) 실습환경



[Master Node server]

OS = CentOS 7

IP :  192.168.64.150

리눅스 커널 버전 : Linux 3.10.0-1062.el7.x86_64

docker version : 1.13.1

docker api verison : 1.26



[Worker Node server]

OS = CentOS 7

IP : 192.168.64.149

리눅스 커널 버전 : Linux 3.10.0-1062.el7.x86_64

docker version : 1.13.1

docker api verison : 1.26

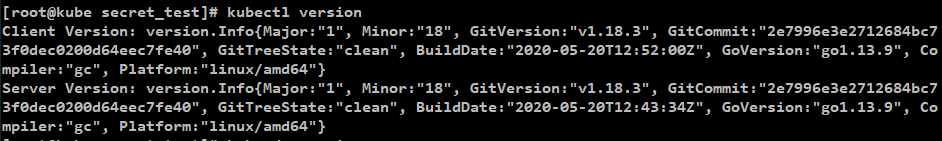

[Kubernetes version]

1.18







[예제 환경]

Deployment

replicaset : 3

1개의 Pod 안에 Tomcat Container 1개 포함



Service 1

Deployment에 연결된 clusterIP Type service



Service 2

"Service 1" 을 바라보는 LoadBalancer Type service









---





1. On-Premise 환경에서의 LoadBalancer

AWS, Azure, GCP 와 같은 public cloud 환경에서는 LoadBalancer를 지원하지만

On-Premise 환경에서는 LoadBalancer를 지원하지 않음.

하지만 On-Premise 환경에서도 LoadBalancer Type의 Server를 배포할 수 있게 해주는 도구가 있음

그것이 바로 Metal LB



[MetalLB 공식페이지]

metallb.universe.tf/installation/



Metal LB을 사용해서 External IP를 할당 받을 수 있음

외부에 연결할 수 있는 IP대역대가 있다면

Metal LB에서 지정한 IP대역대에서 IP를 할당.



환경 예)

[Local PC] IP : 192.168.56.1

 - VirtualBox 내부 동적할당 가능 IP 범위 : 10.0.2.2 ~ 200

[VM] Master Node IP : 10.0.2.15

[VM] Worker Node IP : 10.0.2.4

위와 같은 환경이라면

LoadBalancer IP 할당 가능 범위 : 10.0.2.2~200





1.1. MetalLB 설치

MetalLB version : v0.8.3 으로 진행

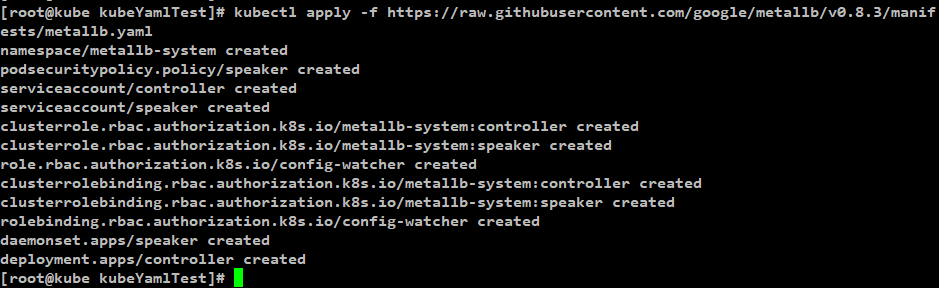

명령어 : kubectl apply -f https://raw.githubusercontent.com/google/metallb/v0.8.3/manifests/metallb.yaml



결과 확인

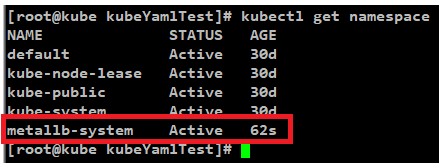

kubectl get namespace

설치하면 namespace에 Metallb 이 추가됨

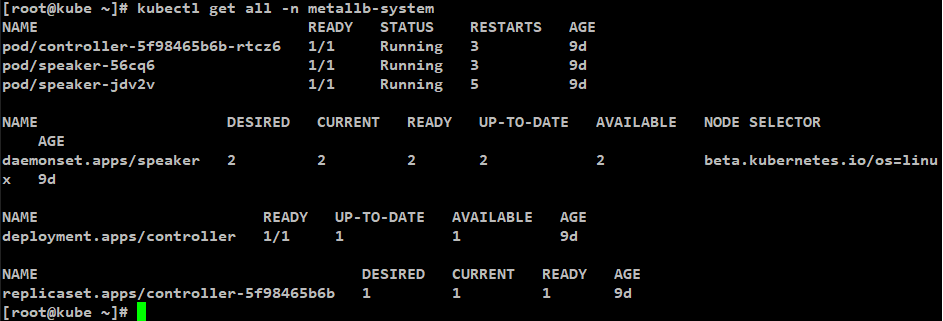

kubectl get all -n metallb-system

명령으로 metallb 동작을 확인해보면

1개의 deployment와 demonset을 확인할 수 있음

demonset의 경우 cluster를 구성하는 node의 수만큼 생성됨

예제에서는 1개의 MasterNode와 1개의 WorkerNode로 구성되어 있으므로

2개의 demonset을 확인할 수 있음



참고) MetalLb 삭제 명령

명령어 : kubectl delete -f https://raw.githubusercontent.com/google/metallb/v0.8.3/manifests/metallb.yaml

1.2 과정까지 했다면 해당 yaml 설정도 삭제해줘야 함

kubectl delete -f metallb_test.yaml









1.2. MetalLB 설정 (ConfigMap 배포)



예제 yaml 파일 작성

파일 이름 :  metallb_test.yaml

apiVersion: v1 kind: ConfigMap metadata:   namespace: metallb-system  # 고정 namespace 값   name: config               # 고정 name 값  data:   config: |     address-pools:     - name: my-ip-space       protocol: layer2       addresses:       - 10.0.2.10-10.0.2.200  # address 부분 : 외부로 노출할 수 있는 IP 범위를 명시                               # 예) master, worker node ip가 10.0.2.0/24 대역이라면 해당 대역으로 설정

명령어 : kubectl apply -f config.yaml





1.3. LoadBalancer Type의 Service 배포

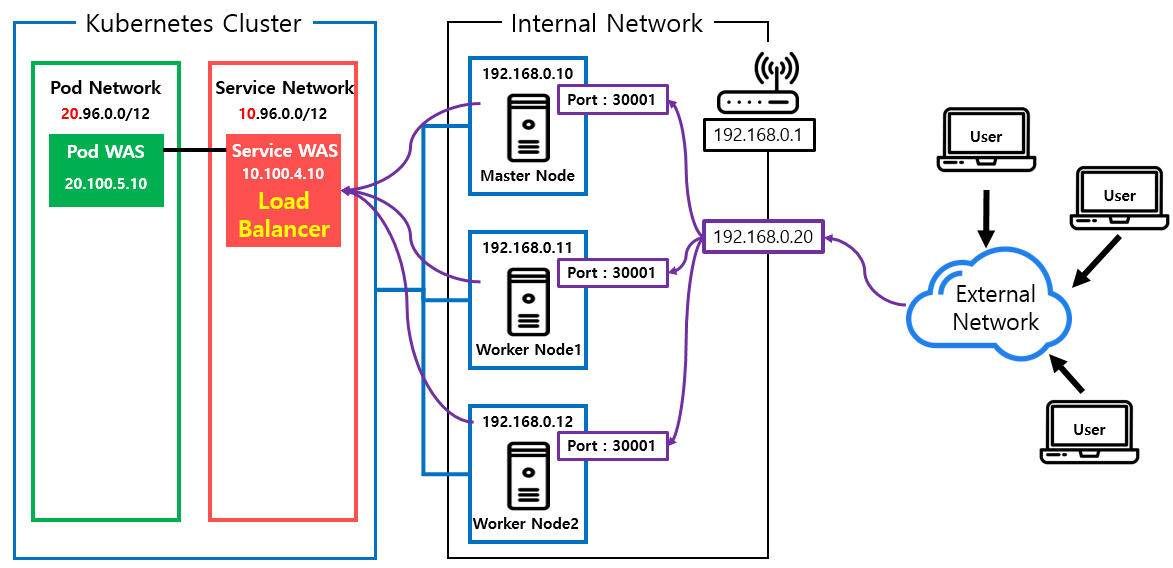

참고그림

참고) IP대역이 실습환경과 동일하지 않음





예제 yaml 파일 작성

예제 deployment와 LoadBalancer Type의 Service 가 포함되어 있음

apiVersion: apps/v1 kind: Deployment metadata:   name: iksoon-deployment   labels:     app: iksoon-tomcat spec:   replicas: 3   selector:     matchLabels:       app: iksoon-pod-tomcat   template:     metadata:       labels:         app: iksoon-pod-tomcat     spec:       containers:       - name: iksoon-tomcat         image: peksoon/iksoon_tomcat:1.0.3         ports:         - containerPort: 8080   ---   apiVersion: v1 kind: Service metadata:   name: iksoon-tomcat-loadbalancer   labels:     name: service-tomcat-loadbalancer spec:   type: LoadBalancer   ports:   - name: "iksoon-tomcat8-network-setting"     port: 8088     protocol: TCP     targetPort: 8080   selector:     app: iksoon-pod-tomcat

명령어 : kubectl apply -f config.yaml



결과 확인

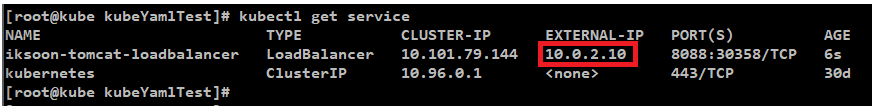

kubectl get service

service를 확인해보면 loadbalancer가 생성되어 있고

External ip 가 metalLB으로 설정했던 ip 대역으로 할당된 것을 확인할 수 있음

참고) external ip 가 할당 안되었다면 pending으로 표시됨





1.4. 생성된 LoadBalancer를 통해 Pod 접근 확인

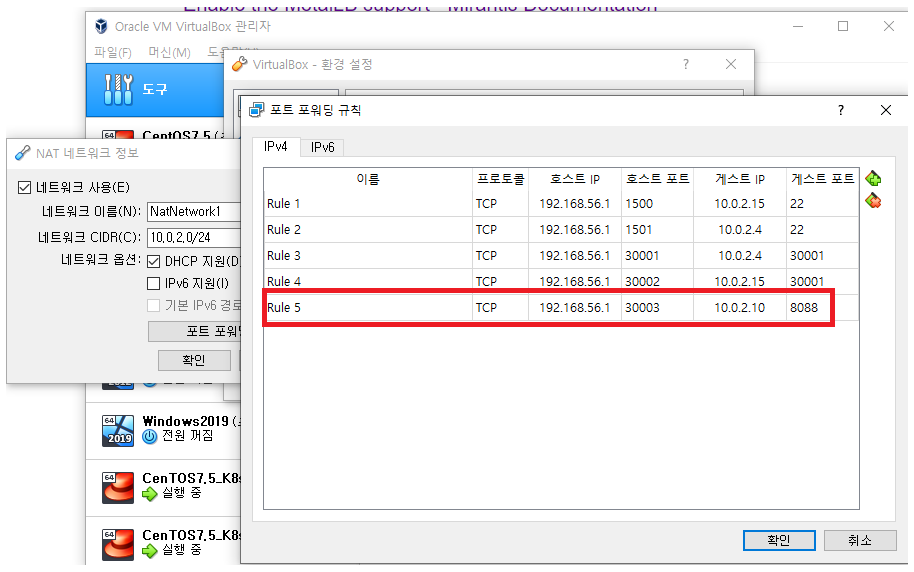

Virtual Box 포트 포워딩 설정 (VMware 라면 해당 과정 생략하고 바로 10.0.2.10으로 붙을 수 있음)

상위 kubectl get service의 결과인

EXTERNAL-IP : 10.0.2.10

PORT(S) : 8088

을 192.168.56.1 : 30003으로 포트포워딩 설정

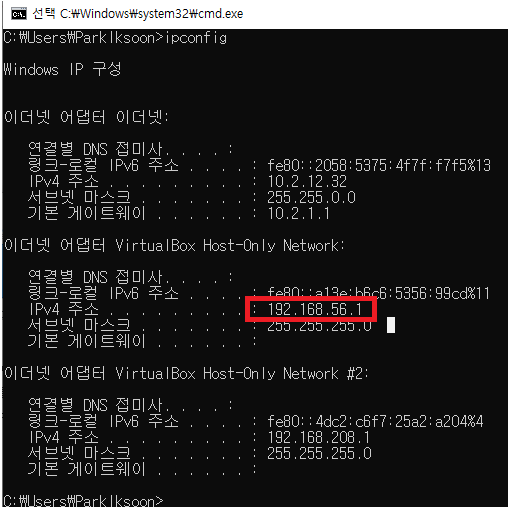

참고)

192.168.56.1

해당 ip는 Local PC의 VirtualBox에 해당하는 ip





결과 : 정상적으로 접근 가능

http://192.168.56.1:30003/iksoon_test/iksoon_home.jsp









---

[추가 내용]



MetalLB version 0.9.5 version 의 경우는 Service Account도 생성해줘야 정상동작함.

v0.9.5 의 경우 설치 쿼리는 아래와 같음



kubectl apply -f https://raw.githubusercontent.com/metallb/metallb/v0.9.5/manifests/namespace.yaml

kubectl apply -f https://raw.githubusercontent.com/metallb/metallb/v0.9.5/manifests/metallb.yaml

# On first install only

kubectl create secret generic -n metallb-system memberlist --from-literal=secretkey="$(openssl rand -base64 128)"







---
